最为一个DIY爱好者，很早就想自己做一个远程开机卡了，网上有不少开源的电脑开机卡设计，有些是使用光耦进行控制的，光耦单向导通，接线区分正负极。还有些使用立创商城中固态继电器方案的，但是立创商城固态继电器价格非常高。所以自己从淘宝找了一款固态继电器，于是有了本项目。
开机卡自己已经在使用了，可以通过腾讯连连远程控制电脑开关机，满足自己了需要，使用过程没有发现问题。
项目已在立创开源硬件平台开源：https://oshwhub.com/chenyuebo/dian-nao-yuan-cheng-kai-ji-ka-pcie
电路其实很简单，自己已经使用8266做过几个小项目了，esp8266相关的电路已经很熟悉了。
这次不同的地方在于固态继电器和PCI-E接口是第一次接触和使用。
PCB一共打样了两次
第一次主要是验证金属机箱内wifi信号问题，放入机箱后wifi是否还能正常连接，是否可以手机进行控制，经测试网络连接正常，不会断联。
另一个要验证的就是PCI-E接口，验证能不能通过PCIE接口进行供电，能不能检测电脑开机状态。测试发现A1和B17连接时虽然电脑可以开机，但是主板上电自检很慢，大概会比平时多十几秒，把线刮断后就正常了。
第一次打样排针封装也错了，焊接排针时才发现。
PCB第二次打样主要是修改错误，调整布局，缩小PCB尺寸。

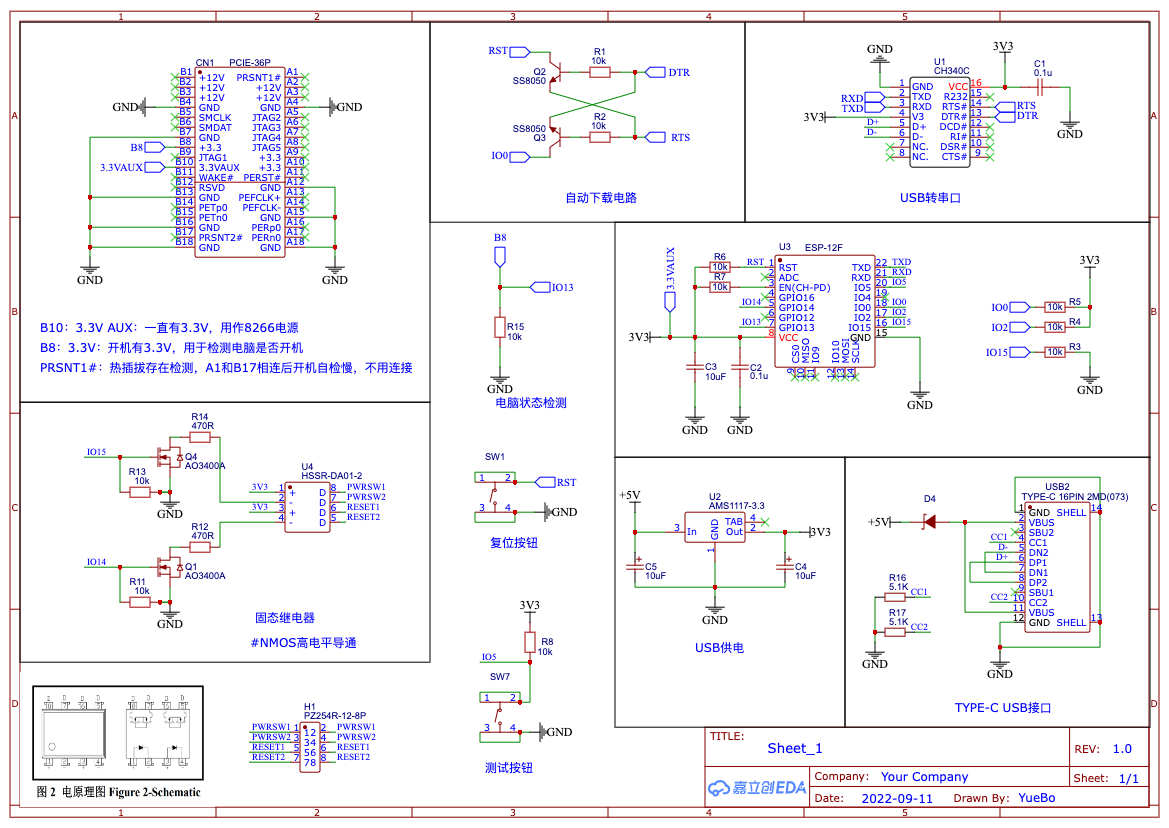

电路原理图：

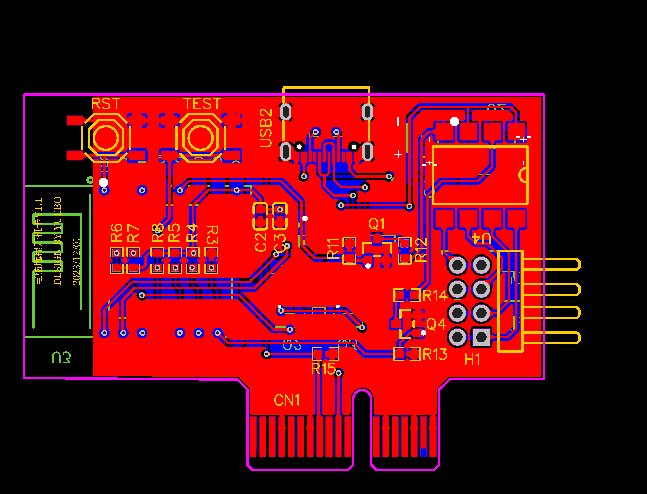

电路PCB Layout：

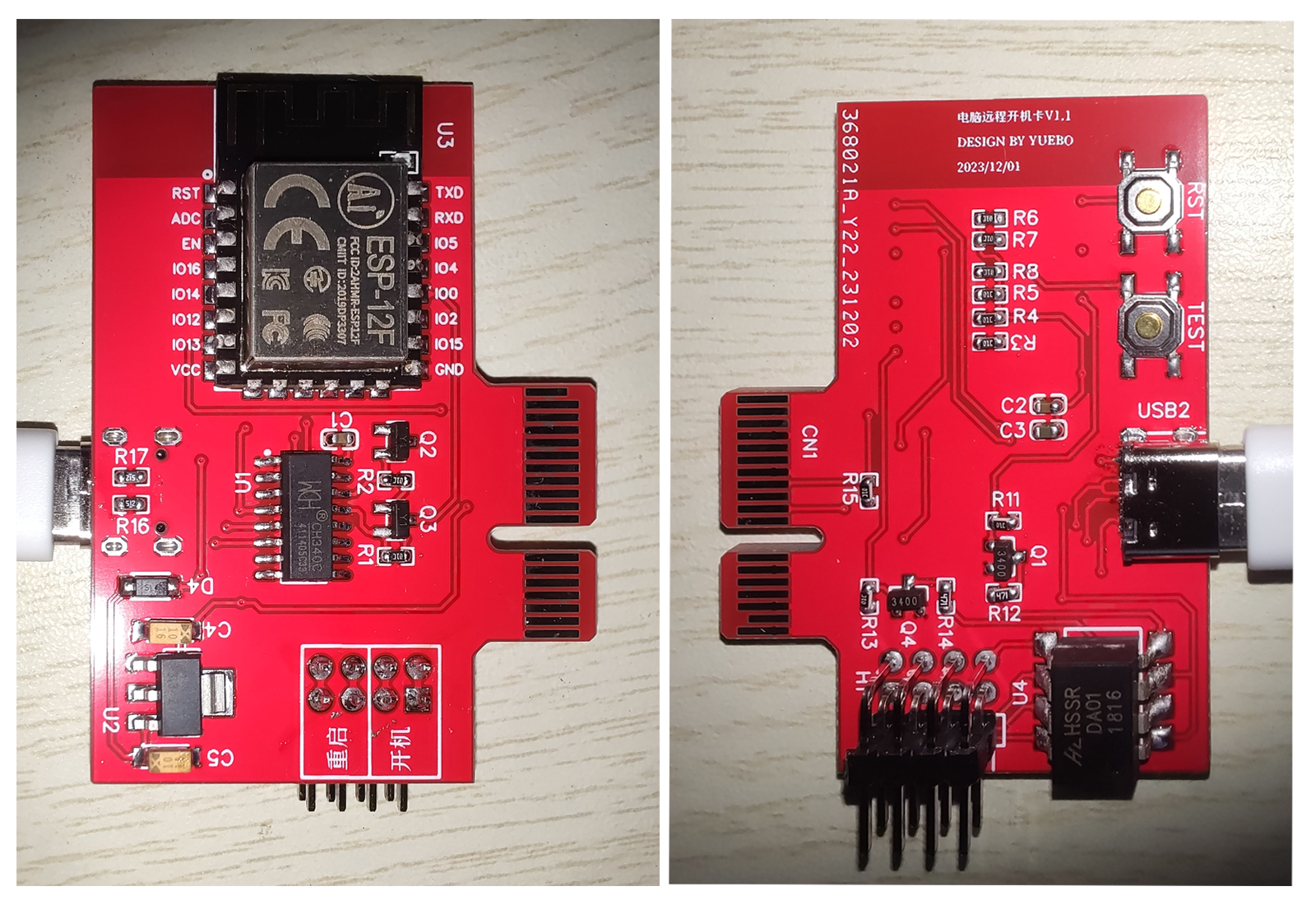

焊接好的电路板：
作为一个孤独的爱好者，记录的这些想法也不知会不会有人看到。
